フリード自作ルーフラックの極意！低費用で大容量収納を作る技術

コンパクトミニバンの代表格としてファミリー層からアウトドア派まで絶大な支持を集めるホンダ・フリード。日常の取り回しの良さと広々とした室内空間を両立している一方、キャンプギアの積載や車中泊を楽しむユーザーの間で常に議論されるのが「ラゲッジ積載量の限界」です。特に多人数乗車時や大型ギアを持ち込む際、荷室のフロアだけではどうしても容量が不足しがちになります。

そこで注目を集めているのが、頭上のデッドスペースを有効活用する車内ルーフラックのDIYカスタムです。既製品のオプションパーツを揃えると数万円規模の出費となる天井収納ですが、矢崎化工のイレクターパイプや汎用金具を駆使することで、数分の一のコストで頑丈かつ使い勝手の良い積載システムを構築できます。本稿では、安全性と車検基準をクリアしながら理想の車内積載を実現する決定的な手順、設計寸法、費用対効果を徹底検証します。

📌 【この記事の重要ポイントまとめ】

• 要点1：矢崎化工のイレクターパイプを活用することで、市販品の3分の1以下の費用（約5,000円〜8,000円）で大容量の天井収納が完成する。
• 要点2：アシストグリップ固定部を活用した構造設計と正確なパイプ寸法カットにより、車体への穴あけ加工なしで強固な固定が可能。
• 要点3：車検基準（頭部衝撃緩和・後方視界確保）と耐荷重制限（15〜20kg目安）を遵守した安全対策が必須となる。

【設計と費用】フリードのルーフラック自作は本当に簡単か？市販品との徹底比較

フリードの天井デッドスペースにラックを設置する際、選択肢は大きく分けて「メーカー純正アクセサリー」「カーメイト等の市販アフターパーツ」「イレクターパイプ等による完全自作」の3つが存在します。多くのユーザーが自作に踏み切る最大の動機は、圧倒的な自作ルーフラックの費用対コスパの高さと、自身の積載用途に合わせた自由なサイズ調整にあります。

市販の車内ラックキットは車種専用設計でフィッティングに優れるものの、クロスバーと天板ネットを揃えると2万5,000円から4万円前後の予算が必要です。対して、ホームセンターで容易に入手できるイレクターパイプ（外径28mm）とジョイントパーツを活用した場合、部材費は総額5,000円から8,000円程度に収まります。

市販のクロスバーを代用するケースもありますが、イレクターパイプの最大の強みはミリ単位での長さ調節が可能な点です。フリード特有の天井傾斜や室内幅に合わせてアジャストできるため、デッドスペースを限界まで削ぎ落とした無駄のない積載エリアを創出できます。

【実践手順】アシストグリップ活用とイレクターパイプの最適寸法・設計図

車体に傷をつけず、ボルトオン感覚で設営するためのベースとなるのがアシストグリップの取り付け穴です。2列目および3列目（あるいは荷室上部）のアシストグリップを取り外し、車体側に埋め込まれている固定用ネジ穴（M6規格）を活用します。

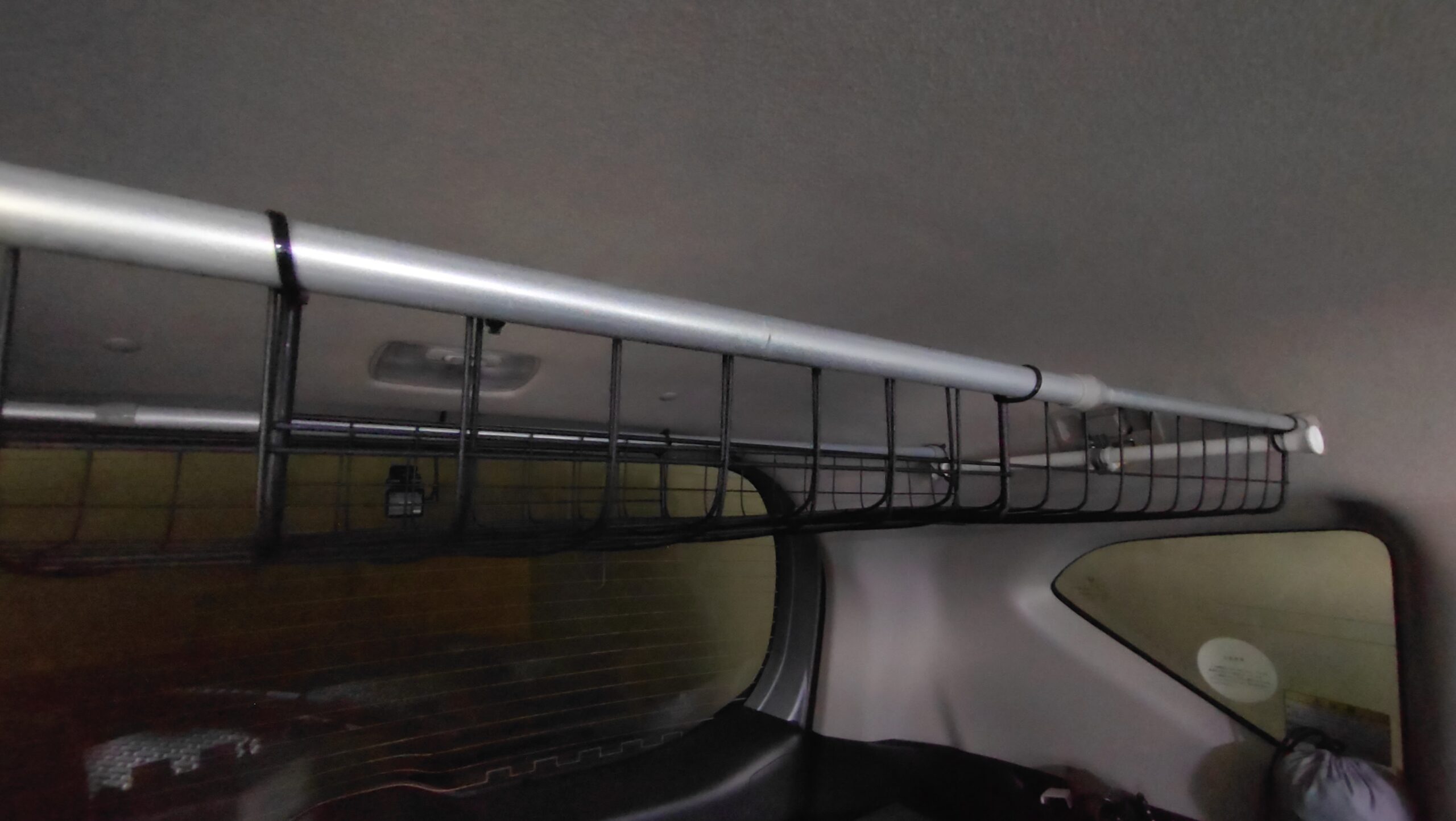

フリード イレクターパイプ 自作において標準的な骨組みとなる設計パターンは、左右のアシストグリップ穴を前後につなぐ「サイドバー」2本に対し、横方向に渡す「クロスバー」を2〜3本連結するラダー構造です。

フリード GB5 ルーフラックの製作では、車体後方に向かって天井がわずかに絞り込まれる構造に注意が必要です。前後で同じ長さのクロスバーを用意すると突っ張る恐れがあるため、前側を920mm、後側を890mmといった形で実車計測を行いながらパイプカッターで数ミリ単位の微調整を行うのが組み付けの精度を高める要諦です。

【実態検証】利用者の生の声と現場目線で見えたリアル

実際に自作ルーフラックを導入したフリードオーナーや車中泊愛好家のコミュニティでは、積載効率の向上に対する高い評価と同時に、運用してみて初めて浮き彫りになる課題が共有されています。

特にフリードプラス 車中泊 収納としての用途では、「寝袋、ウレタンマット、着替えの入ったボストンバッグをすべて頭上に逃がせるため、ベッド展開時にフロアの荷物を外へ出す手間が一切なくなった」という絶賛の声が目立ちます。下段のユーティリティボードと頭上ラックの併用により、室内がまるで機能的なカプセルホテルのように変貌します。

一方で、製作後に直面しやすいのが以下の3つの現場トラブルです。

• 走行中の異音（カタカタ・ギシギシ音）：車体の微細なしなりに伴い、金属ジョイントやパイプの接合部から軋み音が発生するケース。接合部に薄手のゴムシートやハーネステープを噛ませることで完全に消音可能です。
• ルームミラーの後方視界悪化：荷物を高く積みすぎると、バックミラーに荷物が映り込み後方視界が著しく遮られます。積載物の厚みは天井から15〜20cm以内に抑える配慮が求められます。
• 後席乗員の頭上クリアランス低下：3列シート仕様のフリードで多人数乗車する場合、2列目・3列目の着座位置によっては大人の頭部にラックが接近し、圧迫感や接触のリスクが生じます。日常的に人を乗せる座席の上にはバーを通さない設計変更が賢明です。

一般に知られていない盲点とネットの誤解｜強度と車検基準の真相

ネット上の一部情報では「車内に自作ラックを組むと車検に通らない」「アシストグリップ固定なら何十キロでも載せられる」といった極端な言説が散見されますが、これらはいずれも正確ではありません。車検適合と安全運用には、明確な工学的・法規的根拠が存在します。

車内ルーフラックの車検基準（道路運送車両法の保安基準）

道路運送車両法における「乗車装置」および「頭部衝撃緩和構造（突起物規制）」の観点から、車内ラックは以下の条件を満たしていれば基本的に車検をクリアできます。

• 簡易着脱性：工具を用いて取り外し可能な構造であること（ボルトやノブナット固定であれば指定部品に準じた扱いとなります）。
• 突起物の排除：乗員の頭部が触れる可能性のある位置に鋭利な金属端部が露出していないこと。パイプエンドには必ずプラスチック製エンドキャップを装着する必要があります。
• 前方・後方視認性の確保：運転席からの直接視界およびバックミラーを通じた間接視界が過度に遮られていないこと。

指定工場やディーラーによっては独自の内規により「天井ラック装着状態での持ち込み不可」とされる場合もあるため、検査時は天板ネットを外して骨組みだけにするか、ボルト数本を緩めて一時的に降ろせる構造にしておくのが最も確実な車検対策です。

ルーフラック自作の強度と安全対策の限界値

アシストグリップを固定している車体側の雌ネジは、乗員が体重をかけた際の瞬間荷重（約30〜40kg）には耐えられる設計になっていますが、走行中の常時振動や遠心力が加わる状態での耐荷重は1箇所あたり約5kg程度と見積もるのが安全工学上の常識です。

4箇所のアシストグリップ穴で支持するラダーフレーム全体での安全許容積載重量は合計15kg〜20kg以内です。ポータブル電源やダッチオーブン、鉄製ペグケースといった重量物を載せるのは極めて危険であり、万一の急ブレーキや衝突時にラックごと脱落して乗員を直撃する惨事につながりかねません。頭上ラックは「軽量でかさばるもの（シュラフ、衣類、毛布、断熱シェード）」専用と割り切る運用が不可欠です。

【積載アイデア】フリードプラス＆GB5でのキャンプ・車中泊スペース最大化術

フリードの限られた車内空間を極限まで活用するための、実践的なフリード キャンプ 積載 アイデアを解説します。単に物を載せるだけでなく、ラックの骨組み自体をギアハンガーとして機能させるのが上級者のアプローチです。

フリードプラス（5人乗り仕様）の場合、ラゲッジ両サイドにあるユーティリティナットと天井ラックを縦方向のパイプで連結することで、耐震ラックのような高剛性ケージを組むカスタムも可能です。フリード ラゲッジスペース 拡張の可能性は、アイデア次第でミニバン以上の積載効率へと昇華します。

【プロの結論】おすすめできる人・慎重になるべき人の判断基準

自作ルーフラックは費用対効果に優れたカスタムですが、乗車スタイルや作業スキルによって向き不向きがはっきりと分かれます。以下の判断基準を参考に、自身のカーライフに適した選択を行ってください。

【フリード ルーフ ラック 自作】に関するよくある質問（FAQ）

Q1：イレクターパイプの切断はノコギリでも可能ですか？
A1：金切ノコでも切断自体は可能ですが、断面が斜めになったりバリが出やすいため、ホームセンター等で1,000円〜2,000円程度で購入できる「回転式パイプカッター」の使用を強く推奨します。パイプに挟んで回転させるだけで、誰でも数分で垂直かつ綺麗な断面にカットできます。

Q2：アシストグリップを外した後のネジ穴強度は本当に大丈夫ですか？
A2：車体のインナーパネルに溶接されたナット穴を使用するため、垂直荷重に対して非常に高い剛性を持っています。ただし、固定ボルトの締め込み不足や斜め締めによるネジ山破損を防ぐため、ネジロック剤の適量塗布や適切なトルクでの締め付けが必須です。

Q3：走行中に荷物が落ちてこないか心配です。おすすめの固定方法は？
A3：パイプ上部に樹脂メッシュパネルまたは強度の高いカーゴネットを結束バンドで隙間なく固定し、その上に荷物を載せた上で伸縮性のあるラゲッジネットやバックル付きベルトで抑え込む「2重固定」を行えば、急ブレーキ時でも荷物が前方に滑落することはありません。

Q4：プラスチックジョイントとメタルジョイントはどちらを使うべきですか？
A4：車内ラックには必ず六角ボルトで締め込む「メタルジョイント（HJシリーズ）」を選択してください。接着剤で固定するプラスチックジョイント（Jシリーズ）は経年劣化や夏の車内高温で接着面が剥がれる危険性があり、位置の再調整や分解もできなくなります。

まとめ：安全基準を押さえた賢い自作でフリードの空間価値を極める

フリードの車内ルーフラック自作は、わずか数千円の部材費と半日程度の作業時間で、車両の積載能力を別次元へと引き上げる非常に投資効率の高いカスタムです。アシストグリップの既存ネジ穴を活かした設計により、車体を傷つけることなく愛車のポテンシャルを最大限に引き出すことができます。

成功の鍵を握るのは、「正確な採寸に基づくパイプカット」「メタルジョイントによる確実なトルク締結」「軽量物専用とする重量マネジメント」の3点です。保安基準と安全マージンをしっかりと確保した上で、快適な車中泊やキャンプライフを支える自分だけの特注ストレージを作り上げてください。 （出典: フリード ルーフ ラック 自作（Yahoo!ニュース））
